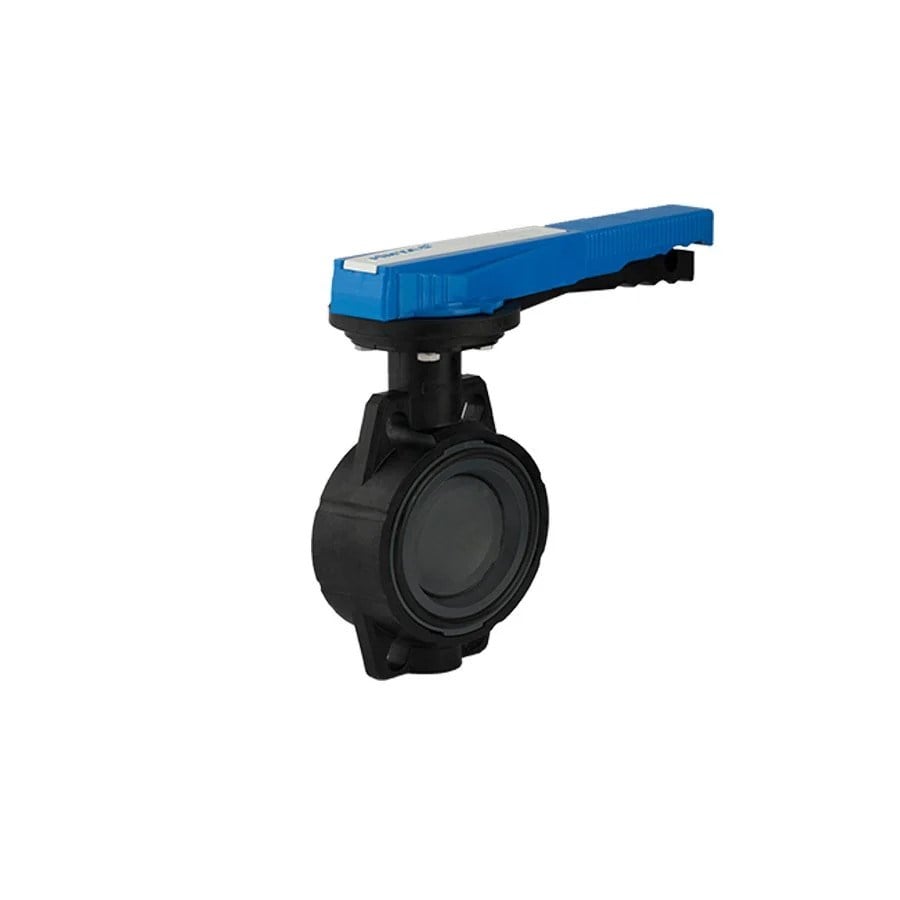

U-PVC FLANŞLI KELEBEK SU VANASI (TAKIM) TEKNİK ÖZELLİKLERİ
Basınç Değeri : PN10
Standartlara uygunluk : PİMTAŞ kelebek vanaları aşağıdaki uluslararası standartlara uygundur.
1- Tasarımdaki modüler parça dizaynı en önemli inovasyonlardan biridir. Bu sayede kelebek vananın kullanılacağı boru hattı sistemi ile ayni
plastik malzemeden yapılabilme olanağı sağlanmıştır. Boru hattının plastik malzemesi, içinden geçecek sıvının özelliklerine, kullanım şartlarına
(sıcaklık, basınç....) göre PVC-U, PVC, ABS, PP, veya PVDF olarak seçilebilir kelebek vanalarının akışkan ile temas eden yüzeyleri değiştirilebilir,
(modüler dizayn) parçalar şeklindedir. Dolayısıyla boru hattı ile aynı plastik malzemeden kelebek vana imalatı mümkün olmaktadır. Piyasadaki
mevcut vanalarda böyle bir imkan mevcut değildir.
2- Çift eksantrik çalışma prensibi; Çift eksantrik çalışma prensibine göre dizayn edilmiş klape ve gövde sayesinde vana klapesi açık pozisyonda
iken, klape contaya temas etmemektedir. Bu da contanın yırtılması, aşınması önlenmektedir. Sürtünme kuvvetinin azalmasından dolayı klapenin
döndürme kuvveti 50-70 azalmaktadır. Bu sayede çalışma şartları kolaylaşmakta, daha küçük ve ekonomik aktüatörler kullanılabilmektedir.
Ayrıca bu çalışma prensibi, akışkanın basıncında meydana gelen azalıp çoğalmayı, yani basınç dalgalanmalarına karşı kelebek vanayı
korumaktadır. Böylece kelebek vanalarda daha uzun çalışma ömrü ve daha az bakım gerekmektedir.
3- Kullanım kolaylığı, verim artışı ve emniyet; PİMTAŞ kelebek vanalardaki modüler parçaların pürüzsüz, parlak yüzeyleri sayesinde vana klapesi
ve gövdesine çamur, pislik, katı parçalar vs yapışmaz. Vanaların verimi artar, bakim ihtiyacı azalır. Mevcut kelebek vanalarda, klape açık veya
kapali pozisyonda iken, kauçuk contalar vana gövdesinde malzeme akış yüzeyinin 70-80 ini kaplamaktadır. Bilindiği gibi kauçuk malzemelerin
üzerine çamur, pislik, katı tanecikler vs. gibi malzemeler yapışır ve zamanla vananın akış yüzeyinin daralmasına, vananın tıkanmasına neden olur.
PiMTAŞ dizaynında contaların kauçuk yüzeyi akışkan ile temas etmediğinden tıkanıklığa sebep olmaz.
Metrik sistem; DIN, EN, ISO
Inch sistem; BS, ASTM
prEN ISO 16136 Termoplastik malzemeden mamul endüstri vanaları Kelebek vanalar.
ISO 9393 Termoplastik vanalar-basınç test metodları ve şartnamesi.
En 558
ISO 5211 e uygun, elektrik veya pnömatik actuator için standart bağlantı plakası mevcuttur.
Hassas kumanda kontrolü için 5 derece açılarla kontrollü olarak açılabilen kol mekanizması dizayn edilmiştir. Ayrıca kol emniyet ve kumanda
kolaylığı için kilitlenebilme imkanı mevcuttur.
Boru hattı malzemesine bağlı olarak değişik conta malzemeleri kullanabilme imkanı mevcuttur. EPDM, FPM, veya isteğe bağlı özel conta malzemeleri kullanılabilir. Sızdırmazlık kontrolü için çift conta sistemi kullanılmıştır.
Plastik vanalar daha hafif oldukları için taşıması, montajı daha kolaydır, bu yüzden maliyetleri daha küçüktür. Zengin çeşitleri ile müşterinin, projenin isteklerine en uygun mamulü seçme imkanı sağlar.
